PieThematicLayer - Круговые диаграммы

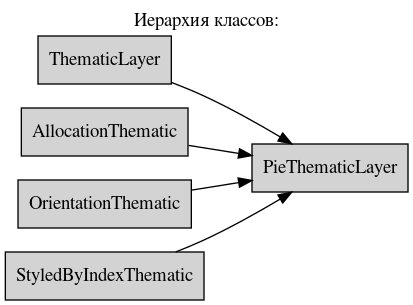

digraph geometry {
    node [shape="box", style=filled, fillcolor="lightgray"]
    rankdir=LR
    labelloc="t";
    label="Иерархия классов:";

    ThematicLayer  [ href="ThematicLayer.html#ref-label-thematiclayer-class" ];
    PieThematicLayer  [ href="PieThematicLayer.html#ref-label-piethematiclayer-class" ];
    AllocationThematic  [ href="AllocationThematic.html#ref-label-allocationthematiclayer-class" ];
    OrientationThematic  [ href="OrientationThematic.html#ref-label-orientationthematiclayer-class" ];
    StyledByIndexThematic  [ href="StyledByIndexThematic.html#ref-label-styledbythematicthematiclayer-class" ];

    ThematicLayer -> PieThematicLayer;
    AllocationThematic -> PieThematicLayer;
    OrientationThematic -> PieThematicLayer;
    StyledByIndexThematic -> PieThematicLayer;
}
class axipy.PieThematicLayer

Базовые классы: ThematicLayer, AllocationThematic, OrientationThematic, StyledByIndexThematic

Тематика в виде круговых диаграмм.

Параметры:

expressions – Наименования атрибутов или выражений в виде списка list.

Создание тематики с последующим добавлением ее к базовому слою.
pie = PieThematicLayer(["Население", "Мужское", "Женское"])
pie.allocationType = PieThematicLayer.SQRT
style_lay_pie = Style.from_mapinfo("Brush (8, 65535, 0)")
# Заменим стиль
pie.set_style(0, style_lay_pie)
# Добавляем к основному слою
world.thematic.add(pie)

Классовые методы:

create(dataObject)

Создает слой на базе открытой таблицы или растра.

Свойства:

allocationType

Тип распределения значений.

coordsystem

Возвращает координатную систему, в которой находятся данные, отображаемые слоем.

data_object

Возвращает источник данных для слоя.

is_valid

Возвращает признак валидности слоя.

max_zoom

Устанавливает или возвращает максимальную ширину окна, при которой слой отображается на карте.

min_zoom

Устанавливает или возвращает минимальную ширину окна, при которой слой отображается на карте.

opacity

Устанавливает или возвращает прозрачность слоя в составе карты.

orientationType

Ориентация относительно центроида.

selectable

Устанавливает или возвращает признак доступности выбора объектов слоя, если это поддерживается.

startAngle

Начальный угол отсчета диаграммы.

title

Устанавливает или возвращает наименование слоя.

visible

Устанавливает или возвращает признак видимости слоя.

zoom_restrict

Устанавливает или возвращает признак, будет ли использоваться ограничение по отображению.

Атрибуты:

CENTER

Диаграмма рисуется по центру (по умолчанию)

DOWN

Диаграмма выравнивается по нижнему краю.

LEFT

Диаграмма выравнивается по левому краю.

LEFT_DOWN

Диаграмма выравнивается по нижнему левому краю.

LEFT_UP

Диаграмма выравнивается по левому верхнему краю.

LINEAR

Линейное (по умолчанию)

LOG10

Логарифмическое.

RIGHT

Диаграмма выравнивается по правому краю.

RIGHT_DOWN

Диаграмма выравнивается по нижнему правому краю.

RIGHT_UP

Диаграмма выравнивается по верхнему правому краю.

SQRT

Квадратичное.

UP

Диаграмма выравнивается по верхнему краю.

Методы:

get_bounds()

Возвращает область, которая содержит все данные слоя.

get_style(idx)

Стиль для указанного выражения.

set_style(idx, style)

Установка стиля оформления для выражения по его индексу в списке выражений.

Сигналы:

data_changed

Сигнал об изменении контента слоя.

need_redraw

Сигнал о необходимости перерисовать слой.

Специальные методы:

__eq__(other)

Оператор равенства (==).

__repr__()

Официальное строковое представление объекта при вызове repr().

__str__()

Неформальное строковое представление объекта при вызове str или print().

CENTER

Диаграмма рисуется по центру (по умолчанию)

DOWN

Диаграмма выравнивается по нижнему краю.

LEFT

Диаграмма выравнивается по левому краю.

LEFT_DOWN

Диаграмма выравнивается по нижнему левому краю.

LEFT_UP

Диаграмма выравнивается по левому верхнему краю.

LINEAR

Линейное (по умолчанию)

LOG10

Логарифмическое.

RIGHT

Диаграмма выравнивается по правому краю.

RIGHT_DOWN

Диаграмма выравнивается по нижнему правому краю.

RIGHT_UP

Диаграмма выравнивается по верхнему правому краю.

SQRT

Квадратичное.

UP

Диаграмма выравнивается по верхнему краю.

__eq__(other: object) bool

Оператор равенства (==).

__repr__() str

Официальное строковое представление объекта при вызове repr().

__str__() str

Неформальное строковое представление объекта при вызове str или print().

property allocationType: int

Тип распределения значений.

Допустимые значения.

Константа

Значение

Описание

LINEAR

1

Линейное (по умолчанию)

SQRT

2

Квадратичное

LOG10

3

Логарифмическое

property coordsystem: CoordSystem

Возвращает координатную систему, в которой находятся данные, отображаемые слоем.

classmethod create(dataObject: DataObject) Layer

Создает слой на базе открытой таблицы или растра.

Параметры:

dataObject – Таблица или растр. В зависимости от переданного объекта будет создан VectorLayer или RasterLayer.

Пример создания слоя на базе файла.
# Векторный слой
table = provider_manager.openfile(filepath)
vector_layer = Layer.create(table)
# Подпишемся на обновление контента слоя
vector_layer.need_redraw.connect(lambda: print('Update layer'))
property data_changed: Signal

Сигнал об изменении контента слоя.

Тип результата:

Signal[]

property data_object: DataObject

Возвращает источник данных для слоя.

get_bounds() Rect

Возвращает область, которая содержит все данные слоя.

get_style(idx: int) Style

Стиль для указанного выражения.

Параметры:

idx – Порядковый номер выражения.

property is_valid: bool

Возвращает признак валидности слоя.

Слой мог быть удален, как пример, в связи с закрытием таблицы.

property max_zoom: float

Устанавливает или возвращает максимальную ширину окна, при которой слой отображается на карте.

Учитывается только при установленном zoom_restrict=True.

property min_zoom: float

Устанавливает или возвращает минимальную ширину окна, при которой слой отображается на карте.

Учитывается только при установленном zoom_restrict=True.

property need_redraw: Signal

Сигнал о необходимости перерисовать слой.

Тип результата:

Signal[]

property opacity: int

Устанавливает или возвращает прозрачность слоя в составе карты.

Доступные значения от 0 до 100.

property orientationType: int

Ориентация относительно центроида.

Допустимые значения.

Константа

Значение

Описание

CENTER

0

Диаграмма рисуется по центру (по умолчанию)

LEFT_UP

1

Диаграмма выравнивается по левому верхнему краю

UP

2

Диаграмма выравнивается по верхнему краю

RIGHT_UP

3

Диаграмма выравнивается по верхнему правому краю

RIGHT

4

Диаграмма выравнивается по правому краю

RIGHT_DOWN

5

Диаграмма выравнивается по нижнему правому краю

DOWN

6

Диаграмма выравнивается по нижнему краю

LEFT_DOWN

7

Диаграмма выравнивается по нижнему левому краю

LEFT

8

Диаграмма выравнивается по левому краю

property selectable: bool

Устанавливает или возвращает признак доступности выбора объектов слоя, если это поддерживается.

set_style(idx: int, style: Style)

Установка стиля оформления для выражения по его индексу в списке выражений.

Параметры:
  • idx – Индекс.

  • style – Назначаемый стиль.

Пример установки стиля для значения с индексом 2 первого тематического слоя.
style_new = Style.from_mapinfo("Brush (2, 255, 0)")
world.thematic[0].set_style(2, style_new)
property startAngle: int

Начальный угол отсчета диаграммы.

property title: str

Устанавливает или возвращает наименование слоя.

property visible: bool

Устанавливает или возвращает признак видимости слоя.

Выключение видимости верхнего слоя для активной карты:

if axipy.view_manager.active is not None:
    axipy.view_manager.active.map.layers[0].visible = False
property zoom_restrict: bool

Устанавливает или возвращает признак, будет ли использоваться ограничение по отображению.

Если установлено True, то для ограничения отображения слоя в зависимости от масштаба используются значения свойств zoom_min и zoom_max.
